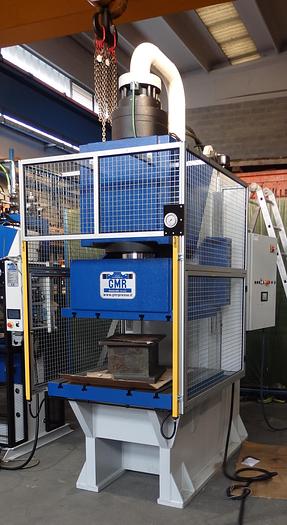

PRESSA A COLLO DI CIGNO 120 TON USATA RICONDIZIONA

1) PRESSA OLEODINAMICA A “COLLO DI CIGNO” DA 120 Ton USATA RICONDIZIONATA nelle condizioni attuali

• Forza di spinta : 100 ton - 1000 kN
• Luce tra i piani aperti : 800 mm
• Corsa pistone : 600 mm
• Altezza da terra del piano fisso : ~ 900 mm
• Dimensione piano appoggio stampi : 1000 x 1000 mm+ foro centrale 150 mm
• Dimensione piano mobile : 1000 x 1000 mm
• Velocità avvicinamento : 120 mm/sec
• Velocità lavoro : 15 mm/sec
• Velocità di risalita : 120 mm/sec
• Potenza installata : 18.5 kW

TELAIO:

Realizzato in acciaio elettrosaldato, di grosso spessore, con nervature di riscontro elettrosaldate nei punti nevralgici, assemblate e collegate fra loro tramite tiranti e chiavi di assemblaggio in acciaio pretensionate.

Sul piano fisso portastampi sono presenti cave a “T” secondo din 650 rovesciate a ricevere dadi a “T” secondo din 508 e tiranti filettati secondo din 938.

Sul piano mobile portastampi sono presenti cave a “T” secondo din 650 rovesciate a ricevere dadi a “T” secondo din 508 e tiranti filettati secondo din 938. Tale piano è guidato da lardoni per consentire una migliore guida e planarità.

CILINDRO:

N° 1 Pistone principale di spinta a doppio effetto realizzato in acciaio, tornito, cromato a spessore e rettificato per ottenere bassi attriti ed usure.

Camicia in acciaio forgiato, con guarnizioni e fasce di guida a basso attrito.

FUNZIONAMENTO:

Centrale oleodinamica montata nella parte superiore della pressa con serbatoio e tubazioni, composta da:

• N° 1 Gruppo motopompa.

• Gruppo elettrovalvole per gestione velocità di avvicinamento rapido e velocità di lavoro.

Elettrodistributore a funzionamento manuale automatico e semiautomatico con pulsantiera a comando bimanuale con controllo dell' anti ripetitività e della contemporaneità secondo normativa vigente, completo di pressostato manuale per la regolazione della pressione.

La pressa può funzionare in ciclo MANUALE – SEMIAUTOMATICO - AUTOMATICO

Per la sicurezza dell’operatore saranno installate protezioni laterali e posteriori.

Nella parte anteriore saranno n.1 coppia di barriere ottiche di livello IV di lunghezza circa 800mm completo di modulo programmabile per la loro gestione.

Tutto quanto necessario per un buon funzionamento della macchina.

La pressa sarà progettata e realizzata nel rispetto delle normative CEE per tutto quanto riguarda la sicurezza (2006/42/CEE 98/37/CEE 89/336/CEE 73/23/CEE) e costruita in tutte le sue parti con la miglior componentistica reperibile sul mercato.

La pressa sarà corredata dal libretto di uso e manutenzione secondo la direttiva 2006/42/CEE.

La pressa verrà fornita priva di olio idraulico in ottemperanza alla norme vigenti.

Garanzia a norma di legge.
